Feldröntgengeräte

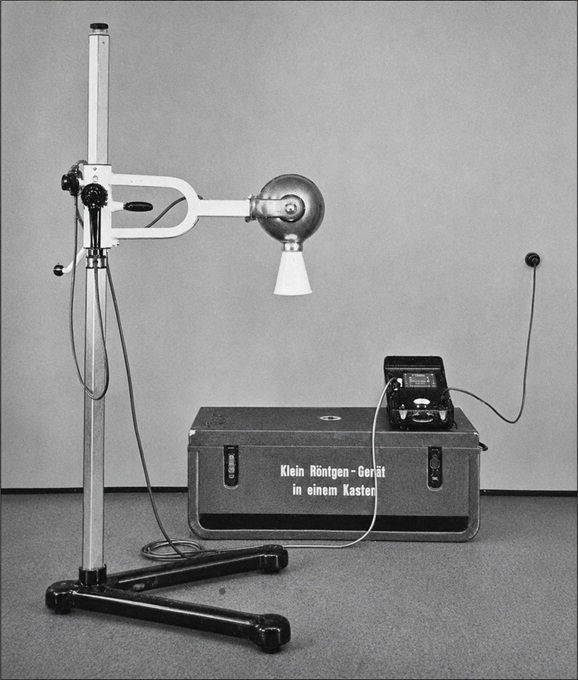

Der Satz Röntgen-Kleingerät, bestehend aus dem eigentlichen Röntgengerät und der Dunkelkammereinrichtung, in 2 Kasten verpackt, wird zusammen mit dem Schweren Röntgengerät bei den Kriegslazaretten eingesetzt. Das leichte transportable Röntgen-Kleingerät gestattet Zahn- und Kieferaufnahmen. Es sind ferner Durchleuchtungen und Aufnahmen für leichte chirurgische und innere Diagnostik möglich.

Von den beim Feldheer befindlichen Röntgen-Kleingeräten sei als Beispiel etwas ausführlicher die Röntgenkugel beschrieben.

Einzelteile

Röntgenröhre und Hochspannungstransformator (Röntgenkugel), tragbarer Regeltransformator, Handzeitschalter, Netzanschlußdose, Zwischenstecker mit Erdleitung, Verlängerungskabel, Aufnahmetubus, Zahntubus, auswechselbare Blende, zerlegbares Säulenstativ, Kryptoskop mit Leuchtschiene, Schutzschürze, Schutzhandschuhe, Adaptionsbrille, Zinkplatte.

Arbeitsweise

Beim Anschluß des Röntgen-Kleingerätes an ein Stromnetz ist die vorherige genaue Prüfung der Stromart und Spannung unerläßlich. Das Gerät darf nur über den Regeltransformator an ein Wechselstromnetz angeschlossen werden. Bei Gleichstrom ist zwischen Regeltransformator und Netzstecker ein Umformer einzuschalten.

Der Regeltransformator gleicht Netzunter- oder Überspannungen aus. Nach Anschluß der Röntgenkugel und der Verteilerdose wird am Handzeitschalter die gewünschte Belichtungszeit eingestellt und die Aufnahme ausgelöst. Bei Durchleuchtungen ist nach 3 Minuten eine Pause von 12 Minuten einzulegen.

Eine ausführliche Betriebsanleitung liegt dem Gerät bei.
Gesamtgewicht: 98 kg.
Außenmaße: 110 × 50 × 43 cm.

Die Dunkelkammereinrichtung enthält in einem Kasten die Gegenstände und Chemikalien, die für Dunkelkammerarbeiten notwendig sind. Der Transportkasten kann zu zwei völlig voneinander getrennten Arbeitsplätzen für „nasse“ und „trockene“ Arbeiten ausgebaut werden.

Inhalt

Röntgenfilme zu 13 × 18 cm, 18 × 24 cm, 24 × 30 cm, Zahnfilme 3 × 4 cm, Agfa Sinofilme 13 × 18 cm, Metallkassetten, Filmrahmen, Bleibuchstaben, Röntgenentwickler, Fixiersalz, elektr. Tauchsieder, Dunkelkammeruhr und -lampe und andere Geräte für Laborarbeiten.

Arbeitsweise

Zum Aufbau kann der Transportkasten des Röntgen-Kleingerätes als Untergestell dienen. Tanks und Filmrahmen werden für den nassen Arbeitsplatz eingehängt; der trockene Arbeitsplatz liegt auf der anderen Seite des Kastendeckels. Die Entwicklertemperatur soll normal 18° C betragen. Entwickler und Fixierbad dürfen nicht vermischt werden.

Gesamtgewicht: 115 kg.
Außenmaße: 110 × 48 × 43 cm.

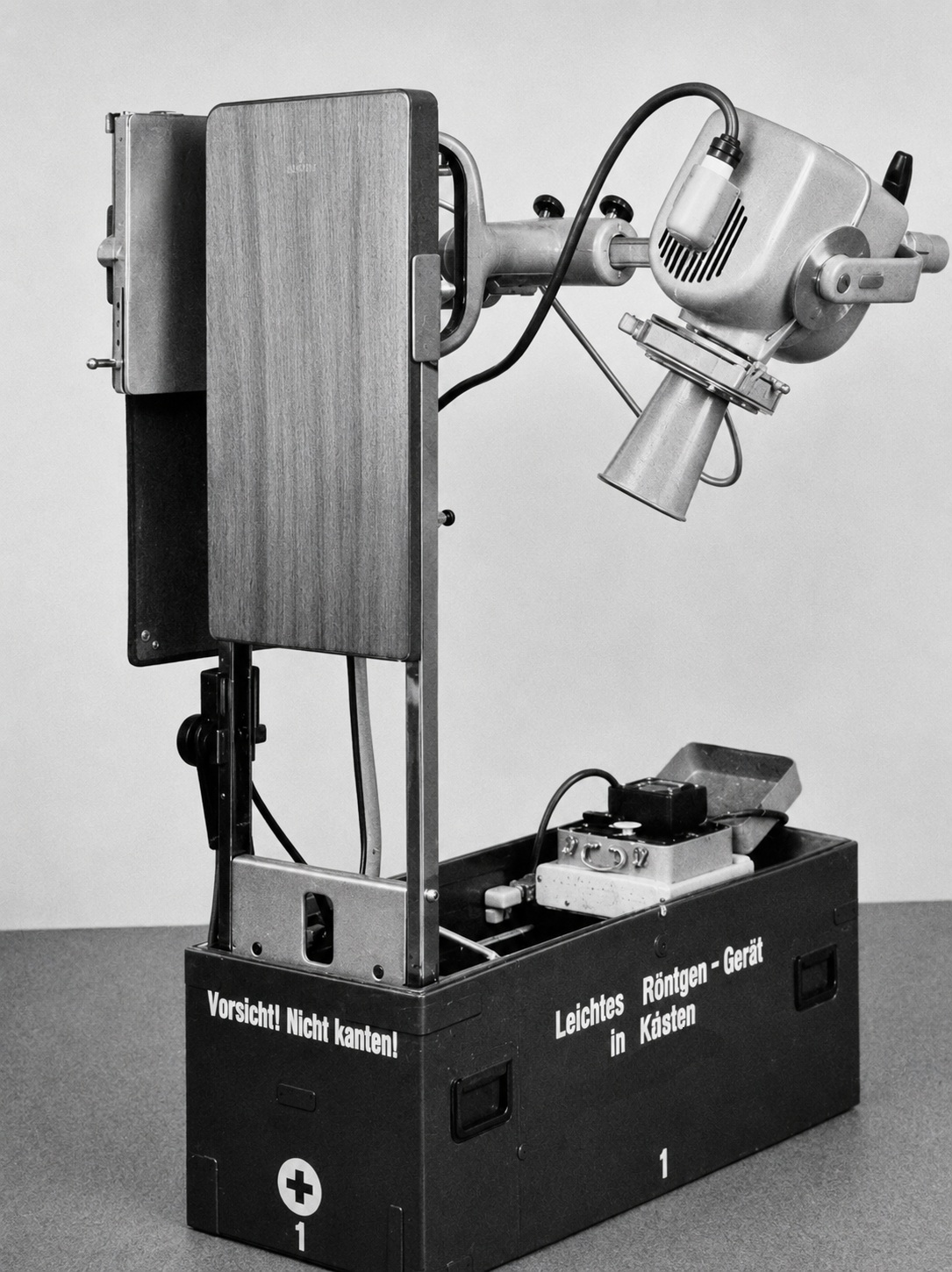

Das Leichte Röntgengerät, in 2 Kasten untergebracht, dient den Sanitätskompanien und dem Feldlazarett als Gerät für Knochenaufnahmen sowie für orientierende Durchleuchtungen.

Einzelteile

Kasten 1: Stativ mit Laufwagen und doppeltem Federzug, Ausleger, Tragarm mit Halterung für Röntgenstrahlenerzeuger, Kabeltrommel, Streustrahlenenschutz, Haupttragbügel, Schutzhandschuhe und -schürze, Werkzeugtasche.

Kasten 2: Röntgenstrahlenerzeuger mit Dreifuß, Blendeinrichtung, Aufnahme- und Zahntubus, Leuchtschirmtragarm mit Leuchtschirm, Netzanschlußgeräte, Handzeitschalter, Fußplatte, Erdleitung, Adaptionsbrille, Einsatzblenden, Zinkplatte, Feinstrahlblenden.

Arbeitsweise

Der Röntgenstrahlenerzeuger ist direkt an Wechselstromnetze von 110–220 Volt anschließbar. Bei Gleichstrom ist ein Umformer erforderlich. Bei Aufnahmen sind Zeiten von 0,1 bis 8 Sekunden einstellbar. Bei Durchleuchtungen wird der Fußschalter betätigt. Bei längeren Durchleuchtungen sind in Abständen von 5 Minuten Pausen von 5–10 Minuten einzuhalten.

Gewicht: Kasten 1: 95 kg; Kasten 2: 110 kg.
Außenmaße: 110 × 48 × 50 cm.

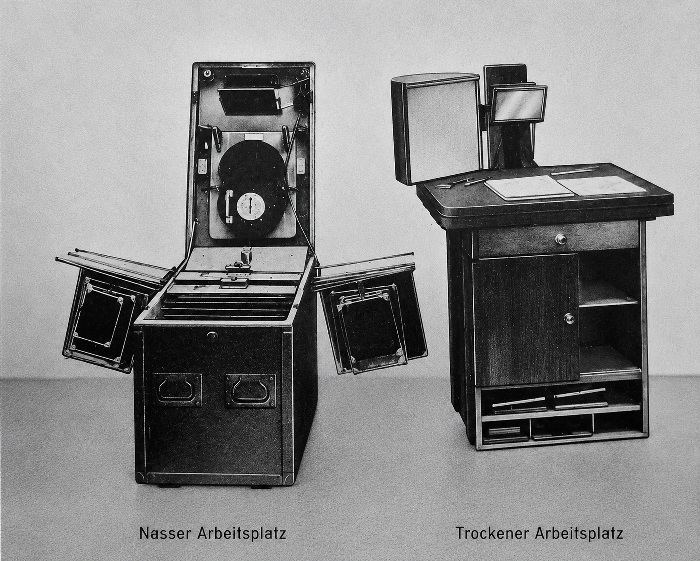

Zum Satz Leichtes Röntgengerät gehört außerdem die in 2 Kasten verpackte Dunkelkammereinrichtung. Je ein Arbeitsplatz ist für trockene und nasse Arbeiten vorgesehen.

Einzelteile

Kasten 1 (trockener Arbeitsplatz): Röntgenfilme verschiedener Größen, Zahnfilme, Filmschutztaschen, Metallflachkassetten, Folienkombinationen, Dunkelkammerlampe, Röntgenentwickler, Fixiersalz und Schreibmaterial.

Kasten 2 (nasser Arbeitsplatz): Dunkelkammerlampe mit Lichtschalter, Glühlampe und Kabel, Filmrahmen sowie Geräte für Stand- und Schalenentwicklung.

Gesamtgewicht: 230 kg.
Außenmaße: 100 × 80 × 60 cm.

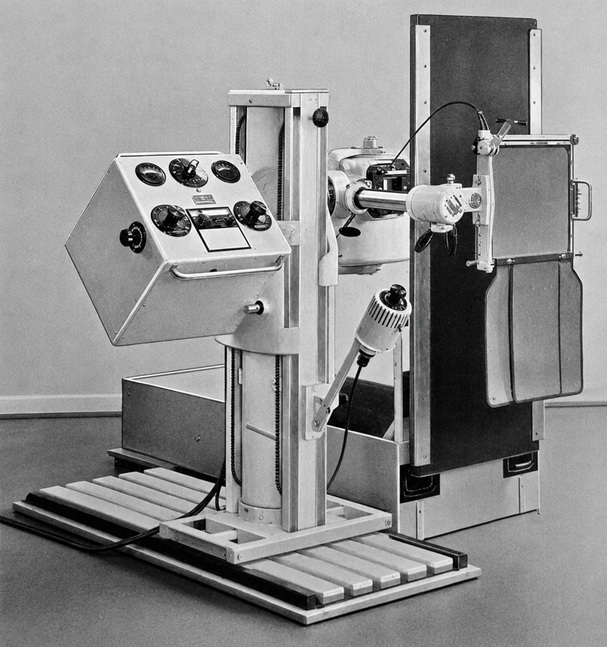

Der Satz Schweres Röntgengerät, eine in 6 Kasten verpackte schwere Röntgen- und Dunkelkammereinrichtung, wird den Kriegslazaretten zugeteilt. Er gestattet schwierige Untersuchungen aller Art, insbesondere sämtliche röntgendiagnostischen Arbeiten, Aufnahmen, Durchleuchtungen und Fernaufnahmen am stehenden und liegenden Patienten.

Einzelteile

Kasten 1: Stativ mit Tragarm und Wagen, Lagerungs- und Stativteile, Aufnahme- und Zahntubus, Hilfskassettenhalter, Kabeltrommel, Schutzmittel, Adaptionsbrille, Zinkplatte und Erdleitungskabel.

Kasten 2: Zieleinrichtung, Leuchtschirm, Kassettenrahmen, Streustrahlenbrustschutz, Patientenlagerungsplatte, Stützbank, Regelwiderstand, Schutzschürze, Kabeltrommel und Werkzeugkasten.

Kasten 3 enthält den Schaltkasten; Kasten 4 die Röntgenkamera.

Gewichte: Kasten 1: 180 kg; Kasten 2: 120 kg; Kasten 3: 108 kg; Kasten 4: 67 kg.

Außenmaße: Kasten 1: 155 × 65 × 51 cm; Kasten 2: 155 × 65 × 33 cm; Kasten 3: 60 × 54,5 × 52,5 cm; Kasten 4: 60 × 54,5 × 35 cm.

Das Fremdkörpersuchgerät dient zur genauen Feststellung der Lage des Fremdkörpers im Körper des Verletzten. Die Einzelteile befinden sich in einem flachen Holzkasten im Kasten 1 des Schweren Röntgengerätes.

Einzelteile

Lotplatte, Markenstäbchen, Wasserwaage, Hilfs- und Meßlineal, Nomogramm zur Auswertung der Aufnahme.

Arbeitsweise

Zunächst wird die ungefähre Lage mit einer Übersichtsaufnahme bestimmt und auf der Haut markiert. Das Markenstäbchen wird waagerecht befestigt. Mit der Lotplatte werden in 70 cm Brennfleck-Filmabstand zwei Aufnahmen über den Kerben A und B auf demselben Film angefertigt. Durch Verbindungslinien, Übertragung auf die Körperoberfläche und Messungen wird die Tiefenlage bestimmt.

Eine Gebrauchsanweisung befindet sich im Kasten 1 des Schweren Röntgengerätes.
